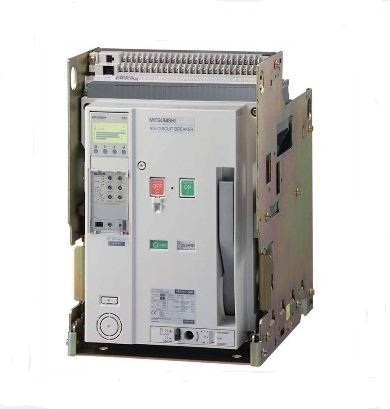

AE1600-SW - May cat khong khi AE1600-SW

AE1600-SW

Máy cắt không khí AE1600-SW

Lượt xem: 2,448 Xin vui lòng liên hệ để biết giá

Vui lòng liên hệ để có giá tốt nhất
Đặt mua sản phẩm Trở về
Hotline: 0909 63 73 78 - 0986 63 73 78
Hoạt động từ 08:00 - 22:00 hàng ngày kể cả Thứ 7 và Chủ Nhật

Trở về | Lên trên

  • Thông tin sản phẩm
  • Thông tin kỹ thuật
  • Hình ảnh sản phẩm
  • Ý kiến người dùng



ACB Mitsubishi AE1600-SW



Thông số kỹ thuật



Kích thước khung dòng điện (A): 1600A

Điện áp cách điện định mức: 1000VAC

Điện áp vận hành định mức: 690VAC

Điện áp sốc định mức: 12kV

Cấp độ môi trường: 3

Số cực: 3, 4

Dòng điện định mức In: 1600A

Dòng thiế lập Ir: Loại ứng dụng tổng quát: 800-880-960-1040-1120-1200-1280-1360-1440-1520-1600

                        Sử dụng bảo vệ máy phát: 1000≤Ir≤1600

Dòng cắt định mức cực trung tính: 1600A

Dòng ngắn mạch cơ bản Icu: 65kA

Dòng ngắn mạch hoạt Ics (% Icu):100

Dòng chịu đựng ngắn mạch định  mức Icw: 65kA: 1s

                                                             60kA: 2s

                                                             50kA: 3s

Thời gian cắt tối đa (ms): 40

Thời gian đóng tối đa (ms): 80

Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 340x 290

                                                                   4-cực: 410 x 425 x 290

                                         Loại cố định: 3-cực: 430 x 300 x 368

                                                                 4-cực: 430 x 385 x 368







  Tài liệu

Sản phẩm cùng loại
  • ACB Mitsubishi ACB Mitsubishi - May cat khong khi Mitsubishi Máy cắt không khí Mitsubishi



    Máy cắt không khí ACB Mitsubishi



    Model:

    AE630-SW

    AE1000-SW

    AE1250-SW

    AE1600-SW

    AE2000-SW

    AE2000-SWA

    AE2500-SW

    AE3200-SW

    AE4000-SW

    AE-4000-SWA

    AE5000-SW

    AE-6300-SW

     Liên hệ Đặt hàng nhanh
  • AE6300-SW AE6300-SW - May cat khong khi AE6300-SW Máy cắt không khí AE6300-SW



    ACB Mitsubishi AE6300-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 6300A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4 (HN, FN)

    Dòng điện định mức In: 6300A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 3150-3465-3780-4095-4410-4725-5040-5355-5670-5985-6300

                            Sử dụng bảo vệ máy phát: 4000≤Ir≤6300

    Dòng cắt định mức cực trung tính: 3510, (6300)A

    Dòng ngắn mạch cơ bản Icu: 85kA: 690VAC / 600VAC

                                                          130kA: 240-250VAC

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 100kA: 1s

                                                                                     85kA: 2s

                                                                                     85kA: 3s

    Thời gian cắt tối đa (ms): 50

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 414 x 873 x 290

                                                                       4-cực: 410 x 1003 (1133) x 290

                                                        Loại cố định: 3-cực: 480 x 875 x 368

                                                                                 4-cực: 430 x 1005 (1135)x 368



    Lưu ý:

    HN có nghĩa dung lượng dòng cực trung tính la 50% của dòng định mức, cho loại 4 cực

    FN có nghĩa dung lượng cục trung trung tính là 100% của dòng định mức, cho loiaj 4 cực

    ( ) Biểu diễn giá trị cho loại 4 cực FN









      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE5000-SW AE5000-SW - May cat khong khi AE5000-SW Máy cắt không khí AE5000-SW



    ACB Mitsubishi AE5000-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 5000A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4 (HN, FN)

    Dòng điện định mức In: 5000A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 2500-2750-3000-3250-3500-3750-4000-4250-4500-4750-5000

                            Sử dụng bảo vệ máy phát: 3150≤Ir≤5000

    Dòng cắt định mức cực trung tính: 2500, (5000)A

    Dòng ngắn mạch cơ bản Icu: 85kA: 690VAC / 600VAC

                                                          130kA: 240-250VAC

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 100kA: 1s

                                                                                     85kA: 2s

                                                                                     85kA: 3s

    Thời gian cắt tối đa (ms): 50

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 414 x 873 x 290

                                                                       4-cực: 410 x 1003 (1133) x 290

                                                        Loại cố định: 3-cực: 480 x 875 x 368

                                                                                 4-cực: 430 x 1005 (1135)x 368



    Lưu ý:

    HN có nghĩa dung lượng dòng cực trung tính la 50% của dòng định mức, cho loại 4 cực

    FN có nghĩa dung lượng cục trung trung tính là 100% của dòng định mức, cho loiaj 4 cực

    ( ) Biểu diễn giá trị cho loại 4 cực FN









      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE4000-SW AE4000-SW - May cat khong khi AE4000-SW Máy cắt không khí AE4000-SW



    ACB Mitsubishi AE4000-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 4000A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4 (HN, FN)

    Dòng điện định mức In: 4000A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 2000-2200-2400-2600-2800-3000-3200-3400-3600-3800-4000

                            Sử dụng bảo vệ máy phát: 2500≤Ir≤4000

    Dòng cắt định mức cực trung tính: 2000, (4000)A

    Dòng ngắn mạch cơ bản Icu: 85kA: 690VAC / 600VAC

                                                          130kA: 240-250VAC

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 100kA: 1s

                                                                                     85kA: 2s

                                                                                     85kA: 3s

    Thời gian cắt tối đa (ms): 50

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 414 x 873 x 290

                                                                       4-cực: 410 x 1003 (1133) x 290

                                                        Loại cố định: 3-cực: 480 x 875 x 368

                                                                                 4-cực: 430 x 1005 (1135)x 368



    Lưu ý:

    HN có nghĩa dung lượng dòng cực trung tính la 50% của dòng định mức, cho loại 4 cực

    FN có nghĩa dung lượng cục trung trung tính là 100% của dòng định mức, cho loiaj 4 cực

    ( ) Biểu diễn giá trị cho loại 4 cực FN









      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE4000-SWA AE4000-SWA - May cat khong khi AE4000-SWA Máy cắt không khí AE4000-SWA



    ACB Mitsubishi AE4000-SWA



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 4000A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 4000A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 2000-2200-2400-2600-2800-3000-32000

                            Sử dụng bảo vệ máy phát: 2500≤Ir≤4000

    Dòng cắt định mức cực trung tính: 3200A

    Dòng ngắn mạch cơ bản Icu: 75kA: 690VAC / 600VAC

                                                          85kA: 240-250VAC

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 75kA: 1s

                                                                                   75kA: 2s

                                                                                   65kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 475 x 290

                                                                       4-cực: 410 x 605 x 290

                                             Loại cố định: 3-cực: 430 x 439 x 368

                                                                     4-cực: 430 x 565 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE3200-SW AE3200-SW - May cat khong khi AE3200-SW Máy cắt không khí AE3200-SW



    ACB Mitsubishi AE3200-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 3200A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 3200A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 1600-1760-1920-2080-2240-2400-2560-2720-2880-3040-3200

                            Sử dụng bảo vệ máy phát: 2000≤Ir≤3200

    Dòng cắt định mức cực trung tính: 3200A

    Dòng ngắn mạch cơ bản Icu: 75kA: 690VAC / 600VAC

                                                          85kA: 240-250VAC

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 75kA: 1s

                                                                                   75kA: 2s

                                                                                   65kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 475 x 290

                                                                       4-cực: 410 x 605 x 290

                                             Loại cố định: 3-cực: 430 x 435 x 368

                                                                     4-cực: 430 x 565 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE2500-SW AE2500-SW - May cat khong khi AE2500-SW Máy cắt không khí AE2500-SW



    ACB Mitsubishi AE2500-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 2500A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 2500A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 1250-1375-1500-1625-1750-1875-200-2125-2250-2375-2500

                            Sử dụng bảo vệ máy phát: 1600≤Ir≤2500

    Dòng cắt định mức cực trung tính: 2500A

    Dòng ngắn mạch cơ bản Icu: 75kA: 690VAC / 600VAC

                                                          85kA: 240-250VAC

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 75kA: 1s

                                                                                   75kA: 2s

                                                                                   65kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 475 x 290

                                                                       4-cực: 410 x 605 x 290

                                             Loại cố định: 3-cực: 430 x 435 x 368

                                                                     4-cực: 430 x 565 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE2000-SW AE2000-SW - May cat khong khi AE2000-SW Máy cắt không khí AE2000-SW



    ACB Mitsubishi AE2000-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 2000A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 2000A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 1000-1100-1200-1300-1400-1500-1600-1700-1800-1900-2000

                            Sử dụng bảo vệ máy phát: 800≤Ir≤2000

    Dòng cắt định mức cực trung tính: 2000A

    Dòng ngắn mạch cơ bản Icu: 75kA: 690VAC / 600VAC

                                                          85kA: 240-250VAC

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 75kA: 1s

                                                                                   75kA: 2s

                                                                                   65kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 475 x 290

                                                                       4-cực: 410 x 605 x 290

                                             Loại cố định: 3-cực: 430 x 435 x 368

                                                                     4-cực: 430 x 565 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE2000-SWA AE2000-SWA - May cat khong khi AE2000-SWA Máy cắt không khí AE2000-SWA



    ACB Mitsubishi AE2000-SWA



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 2000A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 2000A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 1000-1100-1200-1300-1400-1500-1600-1700-1800-1900-2000

                            Sử dụng bảo vệ máy phát: 1250≤Ir≤2000

    Dòng cắt định mức cực trung tính: 2000A

    Dòng ngắn mạch cơ bản Icu: 65kA

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 65kA: 1s

                                                                                    60kA: 2s

                                                                                     50kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 340x 290

                                                                       4-cực: 410 x 425 x 290

                                             Loại cố định: 3-cực: 430 x 300 x 368

                                                                     4-cực: 430 x 385 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE1600-SW AE1600-SW - May cat khong khi AE1600-SW Máy cắt không khí AE1600-SW



    ACB Mitsubishi AE1600-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 1600A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 1600A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 800-880-960-1040-1120-1200-1280-1360-1440-1520-1600

                            Sử dụng bảo vệ máy phát: 1000≤Ir≤1600

    Dòng cắt định mức cực trung tính: 1600A

    Dòng ngắn mạch cơ bản Icu: 65kA

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 65kA: 1s

                                                                 60kA: 2s

                                                                 50kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 340x 290

                                                                       4-cực: 410 x 425 x 290

                                             Loại cố định: 3-cực: 430 x 300 x 368

                                                                     4-cực: 430 x 385 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE1250-SW AE1250-SW - May cat khong khi AE1250-SW Máy cắt không khí AE1250-SW





    ACB Mitsubishi AE1250-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 1250A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 630A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 625- 687.5-750-812.5-875-937.5-1000-1026.5-1125-1187.5-1250

                            Sử dụng bảo vệ máy phát: 800≤Ir≤1250

    Dòng cắt định mức cực trung tính: 1250A

    Dòng ngắn mạch cơ bản Icu: 65kA

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 65kA: 1s

                                                                                    60kA: 2s

                                                                                    50kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 340x 290

                                                                       4-cực: 410 x 425 x 290

                                             Loại cố định: 3-cực: 430 x 300 x 368

                                                                       4-cực: 430 x 385 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE1000-SW AE1000-SW - May cat khong khi AE1000-SW Máy cắt không khí AE1000-SW



    ACB Mitsubishi AE1000-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 1000A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 1000A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 500-550-600-650-700-750-800-850-900-950

                            Sử dụng bảo vệ máy phát: 400≤Ir≤1000

    Dòng cắt định mức cực trung tính: 1000A

    Dòng ngắn mạch cơ bản Icu: 65kA

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 65kA: 1s

                                                                                   60kA: 2s

                                                                                    50kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 340x 290

                                                                       4-cực: 410 x 425 x 290

                                                       Loại cố định: 3-cực: 430 x 300 x 368

                                                                                4-cực: 430 x 385 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • AE630-SW AE630-SW - May cat khong khi AE630-SW Máy cắt không khí AE630-SW



    ACB Mitsubishi AE630-SW



    Thông số kỹ thuật



    Kích thước khung dòng điện (A): 630A

    Điện áp cách điện định mức: 1000VAC

    Điện áp vận hành định mức: 690VAC

    Điện áp sốc định mức: 12kV

    Cấp độ môi trường: 3

    Số cực: 3, 4

    Dòng điện định mức In: 630A

    Dòng thiế lập Ir: Loại ứng dụng tổng quát: 315-346.5-378-409.5-441-472.5-504-657-598.5-630

                            Sử dụng bảo vệ máy phát: 150≤Ir≤630

    Dòng cắt định mức cực trung tính: 630A

    Dòng ngắn mạch cơ bản Icu: 65kA

    Dòng ngắn mạch hoạt Ics (% Icu):100

    Dòng chịu đựng ngắn mạch định  mức Icw: 65kA: 1s

                                                                 60kA: 2s

                                                                 50kA: 3s

    Thời gian cắt tối đa (ms): 40

    Thời gian đóng tối đa (ms): 80

    Kích thước H x W x D (mm): Cố định: 3-cực: 410 x 340x 290

                                                         4-cực: 410 x 425 x 290

                                             Loại cố định: 3-cực: 430 x 300 x 368

                                                                4-cực: 430 x 385 x 368







      Tài liệu

     Liên hệ Đặt hàng nhanh
  • Phụ kiện cho ACB Phu kien cho ACB - Phu kien cho ACB Phụ kiện cho ACB

    Phụ kiện cho ACB

    Phụ kiện ACB

     Loại

    Mã hàng

    ETR (Electronic Trip Relay), khối thiết lập chính (Main Module Setting)




    WS1: Gener

    WS1-W

    WS2: General use for -SWA

    WS2-W

    WM1: General protection use

    WM1-W

    WM2: General protection use for -SWA

    WM2-W

    WB1: MCR/INST only

    WB1-W

    WB2: MCR/INST only for SWA:WB2

    WB2-W

    ETR (Electronic Trip Relay), khối thiết lập tùy chọn (Optional Setting Module)






    G1: Ground found protection

    G1-W

    E1: Earth leakage protection

    E1-W

    AP: 2nd additional pre-alarm

    AP-W

    Neutral pole 50% protection

    N5-W

    ETR (Electronic Trip Relay), bộ nguồn (Power supply)







    P1: AC-DC 100~240V

    PW1-W

    P2: DC24~60V

    PW2-W

    P3: AC-100~240V, DC100~125V với tiếp điểm ngõ ra

    PW3-W

    P4: DC24~60V với tiếp điểm ngõ ra

    PW4-W

    P5: DC100~240V với tiếp điểm ngõ ra (SSR)

    PW5-W

    Các phụ kiền tùy chọn khác cho ACB









    EX1: Khoái môû roäng (extension module)

    EX1-W

    DP1: display

    DP1-W

    DP2: display onto panel board

    DP2-W

    VT: biến áp

    VT-W

    TAL: temperature alarm cho loaïi 3P

    TAL(3)-W

    TAL: temperrature alarm cho loaïi 4P

    TAL(4)-W

    WMCR-SW: MCR switch

    MCS-W

    Các phụ kiện kết nối mạng cho ACB







    BIF-CC:CC-Link interface

    BIF-CC-W

    BIF-PR:PROFIBUS-DP interface

    BIF-PR-W

    BIF-MD: Mobus Interface Unit

    BIF-MD-W

    I/O unit

    BIF-CON-W

    Công tắc vị trí kéo ngoài cho mạng

    BIF-CL-W

    AX (Auxiliry Switch) -Tiếp điểm phụ AX







    AX(1a1b)

    AX-2-W

    AX(2a2b)

    AX-4-W

    AX(3a3b)

    AX-6-W

    AX(4a4b)

    AX-8-W

    AX(5a5b)

    AX-10-W

    HAX (High Capacity AX) -Tiếp điểm phụ AX dung lượng cao







    HAX(1a1b)

    HAX-2-W

    AX(2a2b)

    HAX-4-W

    AX(3a3b)

    HAX-6-W

    AX(4a4b)

    HAX-8-W

    AX(5a5b)

    HAX-10-W

    SHT (Shunt Trip) -Cuộn cắt (luông lắp đặt cùng với tiếp điểm phụ AX)





    SHT (100-250V AC-DC)

    SHT-AD250-W

    SHT (380-500VAC)

    SHT-A500-W

    SHT (24-48VDC)

    SHT-D048-W

     UVT (Under Voltage Trip)- Bảo vệ thấp áp


























    UVT DC24V INST

    UVT-D024B-W(INST)

    UVT DC48V INST

    UVT D048B-W(INST)

    UVT DC100-110V INST

    UVT D110B-W(INST)

    UVT DC120-125V INST

    UVT-D125B-W(INST)

    UVT DC220V INST

    UVT-D220B-W(INST)

    UVT AC100-120V INST

    UVT-A120B-W(INST)

    UVT AC200-240V INST

    UVT-A240B-W(INST)

    UVT DC24V 0.5s

    UVT-D024B-W(05)

    UVT DC48V 0.5s

    UVT-D048B-W(05)

    UVT DC100-110V 0.5s

    UVT-D110B-W(05)

    UVT DC120-125V 0.5s

    UVT-D125B-W(05)

    UVT DC220V 0.5s

    UVT-D220B-W(05)

    UVT AC100-120V 0.5s

    UVT-A120B-W(05)

    UVT AC200-240V 0.5s

    UVT-A240B-W(05)

    UVT DC24V 3s

    UVT-D024B-W(30)

    UVT DC48V 3s

    UVT-D048B-W(30)

    UVT DC100-110V 3s

    UVT-D110B-W(30)

    UVT DC120-125V 3s

    UVT-D125B-W(30)

    UVT DC220V 3s

    UVT-D220B-W(30)

    UVT AC100-120V 3s

    VT-A120B-W(30)

    UVT AC200-240V 3s

    UVT-A240B-W(30)

    UVT AC380-460V 3s

    UVT-A460B-W(30)

    UVT AC380-460V INST

    UVT-A460B-W(INST)

    UVT AC380-460V 0.5s

    UVT-A460B-W(05)

    MD (Motor Drive) - Motor lạp lò xo









    MD(100-125V AC-DC)

    MD-AD125-W

    MD(200-250V AC-DC)

    MD-AD250-W

    MD(100-125V AC-DC) for 4000SWA 4P

    MD-AD125-4A4W

    MD(200-250V AC-DC) for 4000SWA 4P

    MD-AD250-4A4W

    MD(24V DC) (ngoaïi tröø 4000SWA 4P-4000~6300-SW)

    MD-D024-W

    MD(48V DC) (ngoaïi tröø 4000SWA 4P-4000~6300-SW)

    MD-D048-W

    CC (Closing Coil) - Cuộn đóng




    Closing coil (100-250V AC-DC)

    CC-AD250-W

    Closing coil (24-48V DC)

    CC-D48-W

    WMI (Mechanical Interlock) - Khóa liên động cơ khí (bao gồm cáp nối)















    MI for 630SW-2000SWA 3P Fixed

    MI-203F-W

    MI for 630SW-2000SWA 3P D/O

    MI-203D-W

    MI for 2000SW-4000SWA 3P Fixed

    MI-403F-W

    MI for 2000SW-4000SWA 3P D/O

    MI-403D-W

    MI for 630SW-2000SWA 4P Fixed

    MI-204F-W

    MI for 630SW-2000SWA 4P D/O

    MI-204D-W

    MI for 2000SW-4000SWA 4P Fixed

    MI-404F-W

    MI for 2000SW-4000SWA 4P D/O

    MI-404D-W

    MI for 4000/5000/6300 3P Fixed

    MI-633F-W

    MI for 4000/5000/6300 3P D/O

    MI-633D-W

    MI for 4000/5000/6300 4P Fixed

    MI-634HNF-W

    MI for 4000/5000/6300 4P D/O

    MI-634HND-W

    MI wire set for among 3 ACBs

    MI-IW-W

    OBC-L (Push Button Cover) - Miếng che nút bấm

    BCL-W

    CNT (Counter) - Bộ đếm số lần sử dụng

    CNT-W

    Cover - Tấm che mặt trước






     Cho 630SW-2000SWA 3P

    COVER-203-W

     Cho 630SW-2000SWA 4P

    COVER-204-W

     Cho 2000SW-4000SWA 3P

    COVER-403-W

     Cho 2000SW-4000SWA 4P

    COVER-404-W

    CYL (Cylinder lock)







    Khóa Cylinder với chìa khóa (#R0220)

    CYL-WK-W

     Khóa Cylinder với chìa khóa (#R501)

    CYL-WK1-W

     Khóa Cylinder với chìa khóa (#R502)

    CYL-WK2-W

     Khóa Cylinder với chìa khóa (#R503)

    CYL-WK3-W

     Khóa Cylinder với chìa khóa (#R504)

    CYL-WK4-W

    WDI (Door Interlock) - Khóa liên động cửa






    Khóa liên động cửa cho loại Drawout

    DI-D-W

    Khóa liên động cửa cho loại Fixed

    DI-F-W

    200DF (Door Frame)

    DF-W

    CL (Cell Switch) - Công tắc vị trí






     Cell Switch (1C)

    CL-1-W

     Cell Switch (2C)

    CL-2-W

     Cell Switch (3C)

    CL-3-W

     Cell Switch (4C)

    CL-4-W

    SBC

    Công tắc ngắn mạch B

    SBC-W

    MIP

     Bảo vệ tránh lắp nhầm (mis-insertion preventer)

    MIP-W

    TJ

     TEST Jumper

    TJ-W

    COT (Condenser Trip Device)




     Condenser Trip Device

    KF-100

     Condenser Trip Device

    KF-200

    DRMECHA

    Thiết bị cơ khí cho thao tác kéo ngoài (drawout mechanism)

    DRMECHA-W

    ATC (Control Circuit Terminal)




    Cho máy cắt (breaker)

    ATC1-W

    Cho khung cắt (cradle)

    ATC2-W

    ZCT (Biến dòng)

    Biến dòng (ZCT for Transformer ground wire)












    ZT-15B-W



    ZT-30B-W



    ZT-40B-W



    ZT-60B-W



    ZT-80B-W



    ZT-100B-W

    ZCT for load 630SW-1600SW 3P

    ZCT-163-W

    ZCT for load 630SW-1600SW 3/4P, 2000SW-3200SW 3P

    ZCT-323-W

    Neutral curent tranformer





    Neutral curent tranformer 630A

    NCT-06-W

    Neutral curent tranformer 1000A

    NCT-10-W

    Neutral curent tranformer 1250A

    NCT-12-W

    Neutral curent tranformer 1600A

    NCT-16-W

    Neutral curent tranformer 2000A

     NCT-20-W

    Neutral curent tranformer 2500A

     NCT-25-W

    Neutral curent tranformer 3200A

    NCT-32-W

    Neutral curent tranformer 4000A

    NCT-40-W

    Neutral curent tranformer 5000-6300A

    NCT-63-W



     Liên hệ Đặt hàng nhanh
  • - May cat khi ha the ACB Máy cắt khí hạ thế ACB

    Máy cắt khí hạ thế ACB (tiêu chuẩn IEC-60947-2/ EN60947-2/ VDE0660)

    ACB

    Mã hàng

    Số cực

     Dòng định mức

    Dòng cắt ngắn mạch

    ACB kiểu lắp cố định (fixed), cơ cấu nạp lò xo bằng tay, relay bảo vệ kiểu tiêu chuẩn (S relay)










    AE630-SW

    3P

    630A

    65kA

    AE1000-SW

    3P

    1000A

    65kA

    AE1250-SW

    3P

    1250A

    65kA

    AE1600-SW

    3P

    1600A

    65kA

    AE2000-SWA

    3P

    2000A

    65kA

    AE2000-SW

    3P

    2000A

    85kA

    AE2500-SW

    3P

    2500A

    85kA

    AE3200-SW

    3P

    3200A

    85kA

    AE4000-SWA

    3P

    4000A

    85kA

    AE4000-SW

    3P

    4000A

    130kA

    AE5000-SW

    3P

    5000A

    130kA

    AE6300-SW

    3P

    6300A

    130kA

    Loại 4 cực














    AE630-SW

    4P

    630A

    65kA

    AE1000-SW

    4P

    1000A

    65kA

    AE1250-SW

    4P

    1250A

    65kA

    AE1600-SW

    4P

    1600A

    65kA

    AE2000-SWA

    4P

    2000A

    65kA

    AE2000-SW

    4P

    2000A

    85kA

     AE2500-SW

    4P

    2500A

    85kA

     AE3200-SW

    4P

    3200A

    85kA

     AE4000-SWA

    4P

    4000A

    85kA

     AE4000-SW

    4P

    4000A

    130kA

     AE5000-SW

    4P

    5000A

    130kA

     AE6300-SW

    4P

    6300A

    130kA

    ACB

    Mã hàng

    Số cực

    Dòng định mức

    Dòng cắt ngắn mạch

    ACB kiểu kéo ngoài (drawout), 3 cực cơ cấu nạp lò xo bằng tay, relay bảo vệ kiểu tiêu chuẩn (S relay)














    AE630-SW

    3P

    630A

    65kA

    AE1000-SW

    3P

    1000A

    65kA

    AE1250-SW

    3P

    1250A

    65kA

    AE1600-SW

    3P

    1600A

    65kA

    AE2000-SWA

    3P

    2000A

    65kA

    AE2000-SW

    3P

    2000A

    85kA

    AE2500-SW

    3P

    2500A

    85kA

    AE3200-SW

    3P

    3200A

    85kA

    AE4000-SWA

    3P

    4000A

    85kA

    AE4000-SW

    3P

    4000A

    130kA

    AE5000-SW

    3P

    5000A

    130kA

    AE6300-SW

    3P

    6300A

    130kA

    Loại 4 cực














    AE630-SW

    4P

    630A

    65kA

    AE1000-SW

    4P

    1000A

    65kA

    AE1250-SW

    4P

    1250A

    65kA

    AE1600-SW

    4P

    1600A

    65kA

    AE2000-SWA

    4P

    2000A

    65kA

    AE2000-SW

    4P

    2000A

    85kA

    AE2500-SW

    4P

    2500A

    85kA

    AE3200-SW

    4P

    3200A

    85kA

    AE4000-SWA

    4P

    4000A

    85kA

    AE4000-SW

    4P

    4000A

    130kA

    AE5000-SW

    4P

    5000A

    130kA

    AE6300-SW

    4P

    6300A

    130kA



     Liên hệ Đặt hàng nhanh
Thông tin công ty
Chính sách công ty
Hỗ trợ khách hàng
Facebook Twitter Google plus ZingMe Linkhay Youtobe
© 2025 CTY TNHH KT VINH PHÁT. All Rights Reserved
Developed by HTS VIET NAM
