Communication module 6ES7 277-0AA22-0XA0
Thông số kỹ thuật
Nguồn cấp: 24VDC / 70mA
Cấu hình phần cứng: TD 200 as of V2.0, OP, TP, PG/PC, S7-300/400, PROFIBUS DP master
Chức năng giao tiếp: PROFIBUS DP (slave), MPI (slave)
Truyền thông: RS 485
Kích thước: W x H x D ( 71.2 mm, 80 mm, 62 mm
Tài liệu

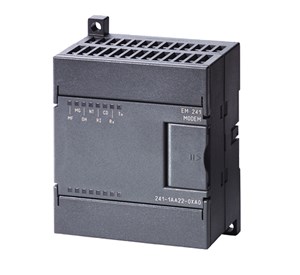

Comunication module 6ES7 241-1AA22-0XA0
Chức năng giao tiếp: PPI, Modbus
Kiểu kết nối: RJ11 (4 cables, 6 contacts)
Modem: Bell 103, Bell 212, V. 21, V. 22, V. 22 bis, V. 23c, V. 32, V. 32 to, V. 34 (preset)
Temperature Module 6ES7 231-7PC22- 0XA0
Ngõ vào analog : 4 cổng ( 30V ) max
Ngõ vào RTD: Cu10, Ni 1000, Ni 120, Pt 100, Pt 1000, Pt 10000, Pt 200, Pt 500
Kích thước: W x H x D ( 72.1mm, 80mm, 62mm )
Temperature Module 6ES7 231-7PF22- 0XA0
Ngõ vào analog : 2 cổng ( 30V ) max
Thermocouble Module 6ES7 231-7PF22- 0XA0
Ngõ vào analog : 8 cổng ( 30V) max
Ngõ vào thermocouble: ( E J K N R S T )
Độ phân giải: 16bit, nhiệt độ 0.1oC
Thermocouble Module 6ES7 231-7PD22-0XA0
Ngõ vào analog : 4 cổng ( 30V) max

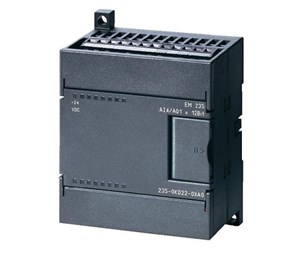

Analog I/O Module 6ES7 235-0KD22-0XA0
Dùng cho CPU: 222 / 224 / 224 XP / 226
Ngõ vào analog: 4 cổng tích hợp ( 30V / 32mA) max
Ngõ vào điện áp: 0 to +50 mV Yes
0 to +100 mV Yes
0 to +500 mV Yes
0 to +1 V Yes
0 to +5 V Yes
0 to +10 V Yes
-1 V to +1 V Yes
-10 V to +10 V Yes
-100 mV to +100 mV Yes
-2.5 V to +2.5 V Yes
-25 mV to +25 mV Yes
-250 mV to +250 mV Yes
-5 V to +5 V Yes
-50 mV to +50 mV Yes
-500 mV to +500 mV
Ngõ vào dòng điện: 0 - 20mA
Ngõ ra analog: 1 cổng ( -10 ~ +10V / 0 ~ 20mA)
Độ phân giải: 12 bit

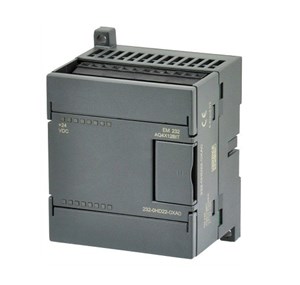

Analog Output Module 6ES7 232-0HD22-0XA0
Dùng cho CPU: 221 / 222 / 224 / 224 / 224 XP / 226
Ngõ ra analog: 4 cổng
Ngõ ra điện áp: -10 ~ 10V
Ngõ ra dòng điện: 4 - 20mA
Kích thước: W x H x D ( 71.2mm, 80mm, 62mm )

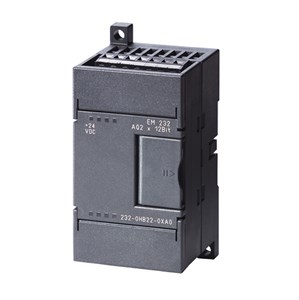

Analog Output Module 6ES7 232-0HB22-0XA0
Ngõ ra analog: 2 cổng
Kích thước: W x H x D ( 46mm, 80mm, 62mm )
Analog Input Module 6ES7 231-0HF22-0XA0
Ngõ vào analog: 8 cổng ( 30V / 40mA) max
Ngõ vào điện áp: 0 to +5 V
0 to +10 V
-2.5 V to +2.5 V
-5 V to +5 V
Analog Input Module 6ES7 223-1PM22-0XA0
Ngõ vào analog: 4 cổng ( 30V / 32mA) max
Ngõ vào điện áp: 0 to +5 V Yes Yes
0 to +10 V Yes Yes
-2.5 V to +2.5 V Yes Yes
Digital I/O module 6ES7 223-1PM22-0XA0
Ngõ vào digital : 32 cổng ( 24 VDC / 4mA )
Ngõ ra digital: 32 cổng ( 20VDC / 24 - 230mA )
Không có chức năng bảo vệ đầu ra
Kích thước: W x H x D ( 196mm, 80mm, 62mm )
Digital I/O module 6ES7 223-1PL22-0XA0
Ngõ vào digital : 4 cổng ( 24 VDC / 4mA )
Ngõ ra digital: 4 cổng relay ( 24VDC / 24 - 230 VAC)
Kích thước: W x H x D ( 137.5mm, 80mm, 62mm )
Digital I/O module 6ES7 223-1PH22-0XA0
Ngõ vào digital : 8 cổng ( 24 VDC / 4mA )
Ngõ ra digital: 8 cổng relay ( 24VDC / 24 - 230 VAC)
Digital I/O module 6ES7 223-1HF22-0XA0
Digital I/O module 6ES7 223-1BM22-0XA0
Ngõ ra digital: 32 cổng ( 20VDC / 750mA )
Digital I/O module 6ES7 223-1BL22-0XA0
Ngõ vào digital : 16 cổng ( 24 VDC / 4mA )
Ngõ ra digital: 16 cổng ( 0.1 - 20 VDC / 750mA)
Có thể kết nối encoder: loại 2 dây, 1mA
Digital I/O module 6ES7 223-1BH22-0XA0
Ngõ ra digital: 8 cổng ( 0.1 - 20 VDC / 750mA)
Digital I/O module 6ES7 223-1BF22-0XA0
Ngõ ra digital: 4 cổng ( 0.1 - 20 VDC / 750mA)
Digital Output module 6ES7 222-1EF22-0XA0
Ngõ ra digital : 8 cổng ( 220/ 230 VAC )
Ngõ ra dòng điện: 1.8mA - 50mA
Kích thước: W x H x D ( 45mm, 80mm, 62mm )
Digital Input module 6ES7 222-1HF22-0XA0
Ngõ ra digital : 8 cổng ( 24 VDC / 24 - 230 VAC )
Ngõ ra dòng điện: 0mA - 2A
Digital Input module 6ES7 222-1BF22-0XA0
Ngõ ra digital : 4 cổng ( 24 VDC / 24 - 230 VAC )
Ngõ ra dòng điện: 0mA - 10A
Digital module 6ES7 222-1BF22-0XA0
Ngõ ra digital : 8 ( 24 VDC )
Ngõ ra dòng điện: 30µA - 750mA
Digital Output module 6ES7 222-1BD22-0XA0
Ngõ ra digital : 4 cổng relay ( 24 VDC / 24 - 230 VAC )
Ngõ ra dòng điện: 0mA - 10mA
Digital Input Module 6ES7 221-1BH22-0XA0
Ngõ vào digital: 8 cổng ( 230 VAC / 2.5mA )
Có thể kết nối encoder ( loại 2 dây / 1mA )
