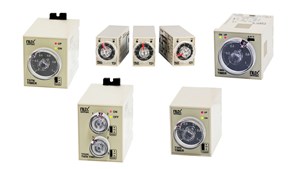

BỘ ĐỊNH THÌ-TIMER (ANALOG) HANYOUNG
Thông tin kĩ thuật:
Điện áp cung cấp: 24V DC
Phạm vi điện áp hoạt động: ±10%
Điện năng tiêu thụ: 1.5W (24V DC)
Thời gian reset: tối đa 100ms
Khoảng thòi gian: 1: 0.1 sec ~ 10 min
3: 0.3 sec ~ 30 min
6: 0.6 sec ~ 60 min
3H: 0.3 h~ 24 h
Độ chính xác của thời gian hoạt động: ±1% FS
Sai sót cài đặt: ±10% FS
Điều khiển đầu ra: Chế độ đầu ra: Power on delay, Interval, Flicker OFF Start, Flicker ON Start
Xây dựng tiếp xúc: 4a4b
Công suất: 250V AC 3A kháng tải
Tuổi thọ: Cơ: 10 triệu hoạt động
Điện: 200.000 hoạt động
Điện trở cách điện: 100㏁ (500V DC)
Độ bền điện môi: 2000V AC 50/60Hz trong 1 phút
Khả năng chống ồn: ±2 kV
Chống rung: 10-50Hz trong 1 phút, biên độ kép 0.75mm, X, Y, Z mỗi chiều 1h
Chống sốc: 300m/s² X, Y, Z mỗi chiều 3 lần
Nhiệt độ môi trường: -10~50°C (không ngưng tụ)
Nhiệt độ bảo quản: -25~65°C (không ngưng tụ)
Độ ẩm môi trường xung quanh: 35~85% RH
Trọng lượng: khoảng 42g
Kích thước: 21.4(W)x28(H)
Điện áp cung cấp: 200-230V AC 50/60Hz
Điện năng tiêu thụ: 3.1VA (24V DC)

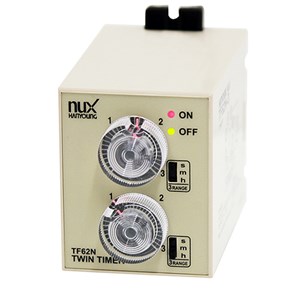

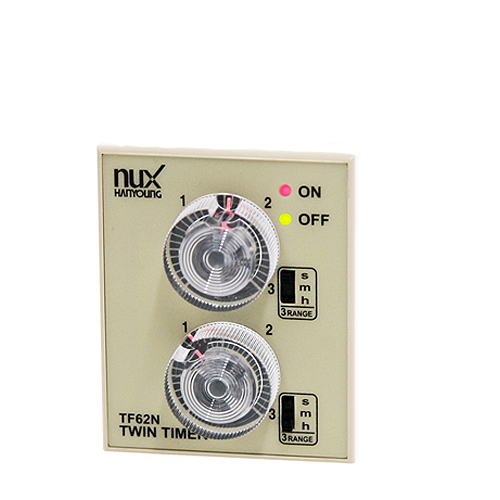

Chức năng: TWIN TIMER
Điện áp cung cấp: 24-240V AC 50/60Hz, 24-240V DC (±10%)
Biến điện áp cho phép: ±10% nguồn cung cấp điện áp
Năng lượng tiêu thụ: ít hơn 4.5VA (240V AC 60Hz), 1.5W (24V DC)
Thời gian trở lại: ít hơn 100ms
Thời gian tối đa: 01: 0.01 ~ 1 s / 0.01 ~ 1 m / 0.01 ~ 1 h
03: 0.01 ~ 3 s / 0.01 ~ 3 m / 0.01 ~ 3 h
06: 0.01 ~ 6 s / 0.01 ~ 6 m / 0.01 ~ 6 h
10: 0.01 ~ 10 s / 0.01 ~ 10 m / 0.01 ~ 10 h
30: 0.01 ~ 30 s / 0.01 ~ 30 m / 0.01 ~ 30 h
60: 0.01 ~ 60 s / 0.01 ~ 60 m / 0.01 ~ 60 h
12H: 0.01 ~ 12 h / 0.01 ~ 24 h / 0.01 ~ 48 h (Đối với 24 giờ "x2" và trong 48 giờ "x4")
Sai sót thời gian: Lỗi lặp lại: thấp hơn 0.3%
Lỗi cài đặt: ít hơn 5%
Điều khiển đầu ra: Chế độ đầu ra: FLICKER (ON start)
Tiếp xúc: loại D (Time-limit 1c)
Công suất tiếp xúc: 250V AC 3A
Tuổi thọ rơle: Cơ: hơn 10 triệu lần
Điện: hơn 100.000 lần
Khả năng chống ồn: ±2kV (giữa thiết bị đầu cuối) tiến ồn dạng sóng xung vuông góc bằng thiết bị mô phỏng tiếng ồn (độ rộng xung = 1µs)
Điện trở cách điện: hơn 100MΩ (500V DC)
Chống rung: 10-55Hz chu kì 1 phút, biên độ kép 0.5mm, X, Y, Z mỗi chiều 2h
Chống sốc: 300m/s² (30G) X, Y, Z mỗi hướng 3 lần
Nhiệt độ môi trường: -10~55°C (không đóng băng)
Nhiệt độ bảo quản: -25~65°C (không đóng băng)
Độ ẩm môi trường xung quanh: 30~85% RH
Điện áp cách điện: 100MΩ (500V DC)
Điện áp xung: ±2000V Max
Chống rung: Độ bền cơ: 10-55Hz biên độ kép 0.75mm
Độ bền trục trặc: 10-55Hz biên độ kép 0.5mm
Chống sốc: Cơ: 300m/s² (khoảng 30G)
Trục trặc: 100m/s² (khoảng 10G)
Tuổi thọ: Cơ: hơn 10 triệu hoạt động (mở và tần số ngắn 180/phút)
Điện: hơn 100000 (250V AC 3A kháng tải)
Laoij thiết bị đầu cuối: loại ổ cắm 8 pin
Nhiệt độ môi trường: -10~55°C (không ngưng tụ)
Nhiệt độ bảo quản: -20~65°C (không ngưng tụ)
Độ ẩm môi trường xung quanh: 35-85% RH
Kích thước: 58(W)X84(H)

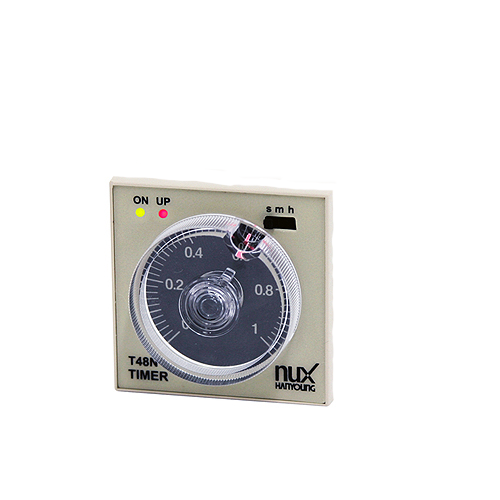

Chức năng: POWER ON DELAY TIMER
Điều khiển đầu ra: Chế độ đầu ra: Power time - limit
Tiếp xúc: Loại A (On-delay 1c + Constant contact 1a)/ Loại B (On-delay 1c + Constant contact 1c)/ Loại C (On-delay 2c)
Kích thước: 48X48mm
Trọng lượng: 100g
Kích thước: 40(W)x50mm(H)
Điện áp cung cấp: 24-240V AC/DC 50/60Hz
Năng lượng tiêu thụ: 5.3VA (220V AC), 2.5W (240V DC)
Thời gian reset: tối đa 0.1s
Độ dài tín hiệu tối thiểu (START/INHIBIT/RESET đầu vào): 20ms
Điều kiện đầu vào (START/INHIBIT/RESET đầu vào): Không điện áp đầu vào
Trở kháng trong 1 mạch ngắn tối đa 2kΩ
Điện áp dư trong 1 mạch ngắn tối đa 0.7V DC
Trở kháng trong mở tối thiểu 100kΩ
Đầu ra: Timer limit 2c, 1c
Instantaneous 1c
NO: 10A 125V AC, 5A 250V AC, 5A 30V DC
NC: 3A 125V AC, 2A 250V AC, 1A 30V DC
Sai sót cài đặt: tối đa ±5% ±0.05s
Sai sót lặp lại: tối đa ±0.3%
Sai sót nhiệt độ: tối đa ±2%
Kích thước: 48x48mm
Đầu ra: Timer limit 2c
Laoij thiết bị đầu cuối: loại ổ cắm 11 pin
