BỘ ĐIỀU KHIỂN NHIỆT ĐỘ
Thông tin kĩ thuật:
Chức năng: Điều khiển đốt nóng, làm mát, 4-20mA, Relay2 + Relay3
Loại đầu vào: Cặp nhiệt điện: K, J, R, T, IEC 584-1
RTD: Pt100Ω, IEC751
Chu kì mẫu: 100ms
Trở kháng đầu vào: tối đa 1MΩ
Sức cản đường dây đưa vào được phép: 10V DC
Độ chính xác hiển thị: Cặp nhiệt điện K, J, T: ±0.3% F.S ±1 chữ số (RJC sai số ±0.8%) °C
Cặp nhiệt điện R: ± 2.0 ℃ trong khoảng từ 0 ~ 600 ℃, ± 0.8 ℃ ngoài phạm vi
Pt100: ±0.3% F.S ±1 chữ số °C
Loại hiển thị: 7 đoạn LED (PV: red, SV: green)
Kích thước phông chữ: PV: 22.5x11.2
SV: 18.7x9.3
Năng suất phân giải đưa vào: Cặp nhiệt điện: 0.1°C (K2, J, T), 0.5°C (K1), 0.3°C/1°F (R)
RTD: 0.03°C, (0.1°F)
Điện trở cách điện: 200MΩ, 500V DC trong 1 phút
Độ bền điện môi: 2300V AC, 50/60Hz cho 1 phút
Phương thức điều khiển: Điều khiển PID bằng điều chỉnh tự động, điều khiển ON/OFF
Sử dụng reset: người dùng thiết lập trong khoảng 0.0%-100.0%
Kiểm soát hoạt động ngõ ra: Đảo ngược hoạt động/ trực tiếp lựa chọn hoạt động của các thông số cài đặt
Điều khiển đầu ra: Relay đầu ra: 3A 240V AC, 3A 30V DC
Điện áp xung đầu ra để chạy SSR (thời gian chia sẻ điều khiển tỉ lệ (CYC))
Điện áp xung đầu ra để chạy SSR (kiểm soát pha (PHR)) 0/12V DC, điện áp xung (tải trở tối thiểu 600Ω)
4-20mA DC
Điện áp: 100-240V AC 50/60Hz ±10%
Điện năng tiêu thụ: 5.5VA
Nhiệt độ môi trường xung quanh: -5~50°C
Độ ẩm môi trường: 35~85% RH
Chịu rung: 10-55Hz, 0.75mm, X, Y, Z mỗi hướng 2 giờ
Chống sốc: 300m/s² 6 hướng 3 lần
Trọng lượng: 300g

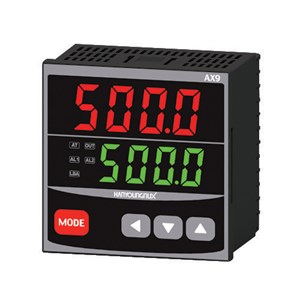

Kích thước: 96x96x63
Chức năng: Điều khiển đốt nóng, làm mát, 4-20mA, Relay2
Chức năng: Điều khiển đốt nóng, làm mát, SSR + Relay1 + Relay2 + Relay3
Chức năng: Điều khiển đốt nóng, làm mát, SSR + Relay1 + Relay2
Chức năng: Điều khiển đốt nóng, làm mát, 4 - 20 mA + Relay2 + Relay3
Cặp nhiệt điện R: ±1.0% F.S ±1 chữ số trong phạm vi 0~600°C
±0.3% F.S ±1 chữ số trong phạm vi 600~1700°C
Kích thước phông chữ: PV: 14.5x7.0
SV: 9.4x4.7

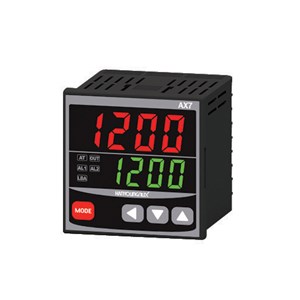

Kích thước: 72x72x63
Chức năng: Điều khiển đốt nóng, làm mát, 4 - 20 mA + Relay2
Kích thước phông chữ: PV: 13.0x6.5
SV: 9.2x5.2
Trọng lượng: 180g

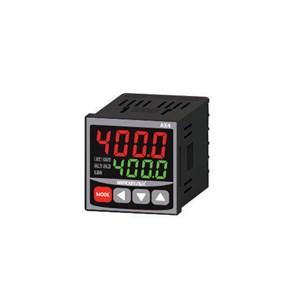

Kích thước: 48x48x63
Chức năng: Điều khiển đốt nóng, làm mát, 4 - 20 mA + Relay2 + Relay 3
Kích thước phông chữ: PV: 15.9x7.6
SV: 12.0x6.0
Trọng lượng: 320g

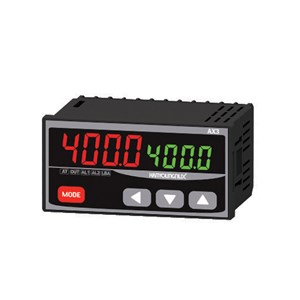

Kích thước:96x48x63
Chức năng: Điều khiển đốt nóng, làm mát, 4-20mA, RL2+RL3
SV: 10.8x5.2

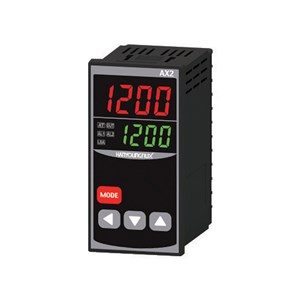

Kích thước:48x96x63
Chức năng: Điều khiển đốt nóng, làm mát, 4-20mA, RL2
Chức năng: Điều khiển đốt nóng, làm mát, SSR+RL1+RL2+RL3
Chức năng: Điều khiển đốt nóng, làm mát, SSR+RL1+RL2
