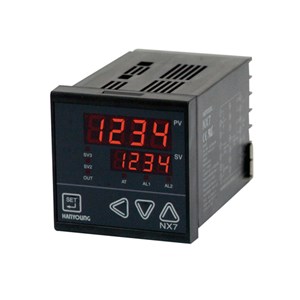

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ
Thông tin kĩ thuật:
Chức năng: điều khiển đốt nóng
Input: a) T.C: K, J, E, T, R, B, S, L, N, U, W, PLII
b) R.T.D: Pt100(KS/IEC), KPt100(KS)
c) Điện áp đầu vào DC: 1-5V, -10-20mV, 0-100mV
d) Dòng đầu vào DC: 4-20mA (kết nối điện trở 250Ω đến thiết bị đầu cuối đầu vào)
Chu kì mẫu: 250ms
Độ phân giải màn hình hiển thị đầu vào: dưới điểm thập phân của tín hiệu đầu vào và dải đo
Trở kháng đầu vào: T.C và mV đầu vào: 1MΩ DC V: 1MΩ
Nguồn điện trở có thể chịu được: cặp nhiệt độ: 250Ω , điện áp: 2kΩ
Sức đề kháng dây dẫn có thể chịu được: R.T.D: 10Ω / dây
Điện áp đầu vào chấp nhận được: ±10V (T.C, R.T.D, điện áp: mV DC), ±20V (điện áp: V DC)
Tỉ lệ loại bỏ tiếng ồn: NMRR: 40dB, CMRR: 120dB (50/60Hz ±1%)
Tiêu chuẩn: T.C, R.T.D: KS, IES, DIN
Scaling: theo thiết lập tối đa, giá trị (SH), giá trị (SL) của dải đo, rộng có sẵn (-1999~9999)
Tiêu chuẩn nhiệt độ bù trừ: ±1.5°C (15~35°C), ±2.0°C (0~50°C)
Độ chính xác: ±0.1% (Full Scale)
Điện năng cung cấp cho cảm biến: 24V DC (điện trở trong: 1.2kΩ) 50mA 15V DC (điện trở trong: 600Ω )
Kích thước: 72X72x100mm
