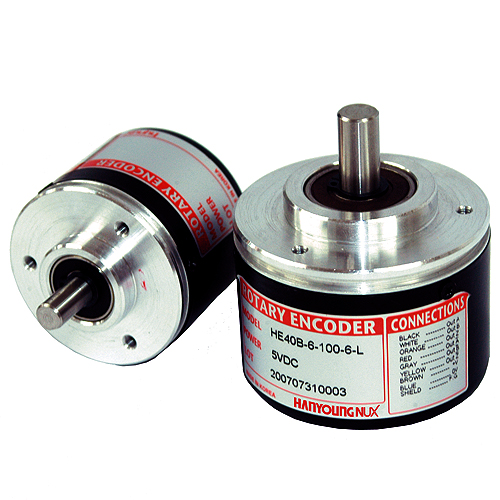

ROTARY ENCODER
Thông tin kĩ thuật:
Đặc điểm kĩ thuật điện:
- Tín hiệu đầu ra: 3 pha, 100 xung/vòng
- Chênh lệch pha đầu ra: lệch pha giữa pha A, B: T/4 ± T/8 (Chu kì của pha A = T)
- Tần số phản ứng tối đa: 300kHz
- Điện áp cung cấp: 5-12V DC/ 12-24V DC ±5%
- Dòng tiêu thụ: 60mA
- Phương thức kết nối: WIRE
- Thời gian phản ứng: 1µs
Đặc điểm kĩ thuật cơ:
- Momen khởi động: Ø40: 4x10-3 N.m / Ø50: 7x10-3N.m
- Quán tính momen: Ø40: 4x10-6 kg.m² / Ø50:7x10-6kg.m²
- Tải trục cho phép: Ø40: Dạng tia: trong vòng 30N, Dạng đẩy: trong vòng 20N / Ø50: Dạng tia: trong vòng 50N, Dạng đẩy: trong vòng 30N
- Vòng quay cho phép tối đa: 5000 vòng/phút
Điện trở cách điện: hơn 100MΩ (dựa trên 500V DC)
Độ bền điện môi: 800V AC
Kháng rung: 10-55Hz (chu kì 1 phút), biên độ kép 1.5mm, X, Y, Z mỗi hướng 2h
Chống sốc: Ø40: 490m/s², Ø50: 735m/s²
Nhiệt độ môi trường xung quanh: -10~70°C
Nhiệt độ bảo quản: -25~85°C
Độ ẩm môi trường xung quanh: 35~85% RH
Bảo vệ: IP 50
Thông số kĩ thuật dây điện: 5P, Ø5.0mm, độ dài 1.5m, tấm chắn cáp (2m, 8m, 10m) (Kiểu dẫn động: 8P, Ø5.0mm, độ dài 1.5m, tấm chắn cáp)
Trọng lượng: 200g
Kích thước:
