| Mục |

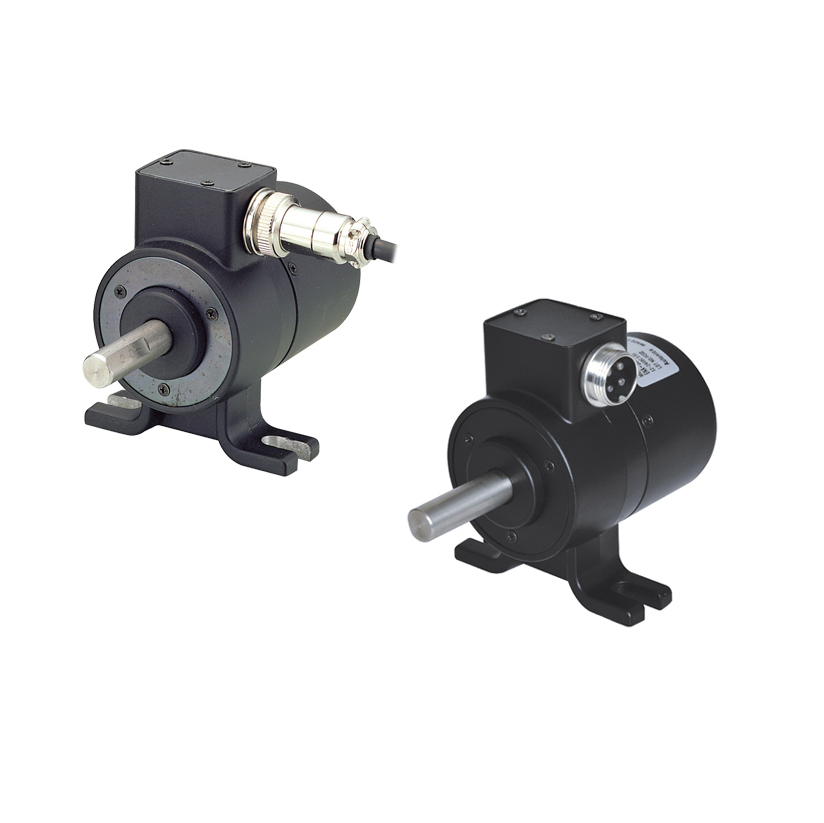

Bộ mã hóa vòng quay tương đối loại trục có giá đỡ bên cạnh |
| Độ phân giải (P/R) *’ |
*1, *2, *5, 10, 12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200,1500, 1800, 2000, 2048, 2500. 3000, 3600, 5000 |
| Thông số kỹ thuật điện |
Pha ngõ ra |
Pha A, B [Tuỳ chọn đặt hàng riêng pha A, B, Z] |
| Độ lệch pha ngõ ra |
Sự lệch pha giữa pha A và B: T/4 ± T/8 (T=1 chu kỳ pha A) |
| Ngõ ra điều khiển |
Ngõ ra Totem Pole |
• Low - Dòng điện tải: Max. 30mA, Điện áp dư: Max. 0.4VDC |
| • High - Dòng điện tải: Max. 10mA, Điện áp ngõ ra (Điện áp nguồn 5VDC): Min. (Điện áp nguồn-2.0)VDC, |
| Điện áp ngõ ra (Điện áp nguồn 12-24VDC): Min. (Điện áp nguồn-3.0)VDC |
| Ngõ ra NPN collector hở |
Dòng điện tải: Max. 30mA, Điện áp dư: Max. 0.4VDC |
| Ngõ ra điện áp |
Dòng điện tải: Max. 10mA, Điện áp dư: Max. 0.4VDC |
Thời gian đáp ứng
(Rise/Fall) |
Ngõ ra Totem Pole |
Max. 1㎲ |
• Điều kiện đo - Độ dài cáp: 2m, I sink = 20mA |
| Ngõ ra NPN collector hở |
| Ngõ ra điện áp |
| Tần số đáp ứng Max. |
300kHz |
| Nguồn cấp |
• 5VDC ±5% (Dao động P-P: Max. 5%) |
| • 12-24VDC ±5% (Dao động P-P: Max. 5%) |
| Dòng điện tiêu thụ |
Max. 80mA (không có tải) |
| Trở kháng cách ly |
Min. 100㏁ (sóng kế mức 500VDC giữa các chân đấu nối và vỏ thiết bị) |
| Độ bền điện môi |
750VAC 50/60Hz trong 1 phút (Giữa các chân đấu nối và vỏ thiết bị) |
| Kết nối |
Loại giắc cắm |
| Thông số kỹ thuật cơ khí |
Mô-men khởi động |
Max. 70gf·cm(0.007N·m) |
| Mô-men quán tính |
Max. 80g·cm²(8×10-6 kg·m²) |
| Trục chịu tải |
Xuyên tâm: Max. 10kgf, Chịu đè: Max. 2.5kgf |
| Tốc độ quay cho phép Max. ※2 |
5000rpm |
| Chấn động |
Biên độ 1.5mm hoặc 300m/s² ở tần số 10~50Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ |
| Va chạm |
Khoảng Max. 75G |
| Môi trường |
Nhiệt độ môi trường |
-10~70℃, bảo quản: -25~85℃ |
| Độ ẩm môi trường |
35~85%RH, bảo quản: 35~90%RH |
| Cấu trúc bảo vệ |
IP50 (Tiêu chuẩn IEC) |
| Cáp |
ø5, 5-dây, Chiều dài: 2m, Cáp Shield (Line driver: ø5, 8-dây) |
| (AWG24, Đường kính lõi: 0.08mm, Số lượng lõi: 40, Đường kính cách ly ngoài: ø1mm) |
| Phụ kiện |
Khớp nối ø10mm |
| Chứng nhận |
CE |
| Trọng lượng |
Khoảng 345g |
※1: Xung '*' này áp dụng cho loại pha A, B
※2: Khi lựa chọn độ phân giải hãy đảm bảo sao cho "Vòng quay đáp ứng Max." ≤ "Tốc độ quay Max. cho phép"
[Tốc độ quay đáp ứng Max. = Tần số đáp ứng Max. / Độ phân giải x 60 giây]
※ Không sử dụng thiết bị trong môi trường đông đặc hoặc ngưng tụ.
|
