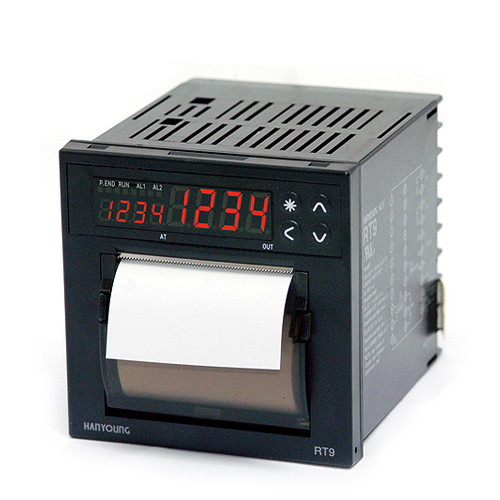

BỘ GHI VÀ ĐIỀU KHIỂN NHIỆT ĐỘ
Thông tin kĩ thuật:
Chức năng: ghi nhiệt độ, RS485
Điện áp: 100~240V AC (±10%) 50/60Hz
Công suất tiêu thụ: 6.0W 10VA
Chu kì lấy mẫu: 250ms
Input: T.C: K, J, E, T, R, S, B, L, N, U, Wre 5-26, PL-ll
R.T.D: Pt 100Ω , KPt 100Ω
Điện áp trực tiếp: 1~5V, 1~10V, -10~20mV, 0~100mV (Loại Free scale)
Màn hình hiển thị độ phân giải đầu vào: bên dưới dấu chấm thập phân của tín hiệu vào và khoảng đo
Trở kháng đầu vào: T.C và mV đầu vào: 1MΩ , DC volt: 1MΩ
Alarm: relay đầu ra (AL1, AL2)
Sức cản chấp nhận được nguồn: T.C: 250Ω , Voltage: 2KΩ
Sức cản chấp nhận được dây dẫn: R.T.D: 10Ω / dây
Điện áp đầu vào chấp nhận được: ±10V (T.C, R.T.D, voltage: mV DC), ±20V (Voltage: V DC)
Tỉ lệ loại bỏ tiếng ồn: NMRR(chế độ bình thường): 40dB, CMRR(chế độ thông thường): 120dB (50/60Hz ±1%)
Tiêu chuẩn: T.C/R.T.D (KS/IEC/DIN)
Chuẩn nhiệt độ chấp nhận: ±1.5°C (15~35°C), ±2.0°C (0~50°C)
Độ chính xác: ±0.3% (Full scale)
Bản ghi: Đo điểm: 1 điểm, Thời gian đáp ứng: biến đổi theo thời gian ghi, Phương pháp ghi: đường nhiệt, In: 203 dpi(8.0 dot/mm) 384 dot/đường
Tốc độ kỉ lục: 24mm/h ~ 900mm/h, Giấy ghi: rộng 57.5mm, dài 16m
Giấy chạy ra: đèn P-END bật, bản ghi dừng lại
Kích thước:96x96x100mm
